很多人一看到“钢材”两个字，就觉得心里有底了。比塑料结实，比木头耐用，看起来也更可靠。
但做材料和做产品的人，一般不会这么问。他们不会只问“是不是钢”，而会继续问：什么钢？什么状态？用在哪里？有没有热处理？表面怎么防锈？焊不焊？受不受冲击？
这几个问题一问出来，钢材之间的差别就拉开了。建筑上用的钢梁、厨房里的不锈钢水槽、汽车里的齿轮、模具里的型腔、刀具上的刃口，都叫钢，但脾气完全不一样。
如果只记一句话，可以先记这个：
碳钢管结构和成本，不锈钢管环境和防锈，合金钢管强度和寿命，工具钢管硬度和磨损。

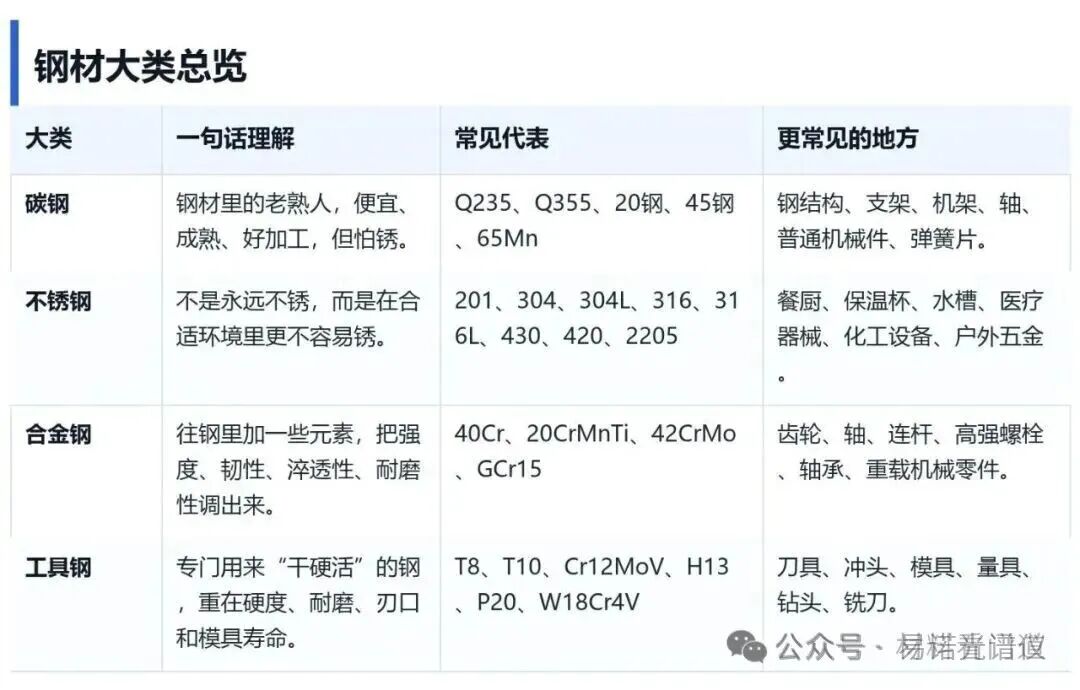

一、选钢材，先别急着背牌号
钢材牌号很多，真要背，几百个都不够。公众号文章没必要把它写成手册。更实用的办法，是先按“它要解决什么问题”来分。
有些钢是拿来搭架子的，重点是强度够、便宜、好焊。有些钢是拿来接触水和盐的，重点是不容易锈。有些钢是拿来做轴、齿轮、轴承的，重点是强度、韧性和疲劳寿命。还有一些钢是拿来做刀具、冲头和模具的，重点就变成了硬度、耐磨和热处理。

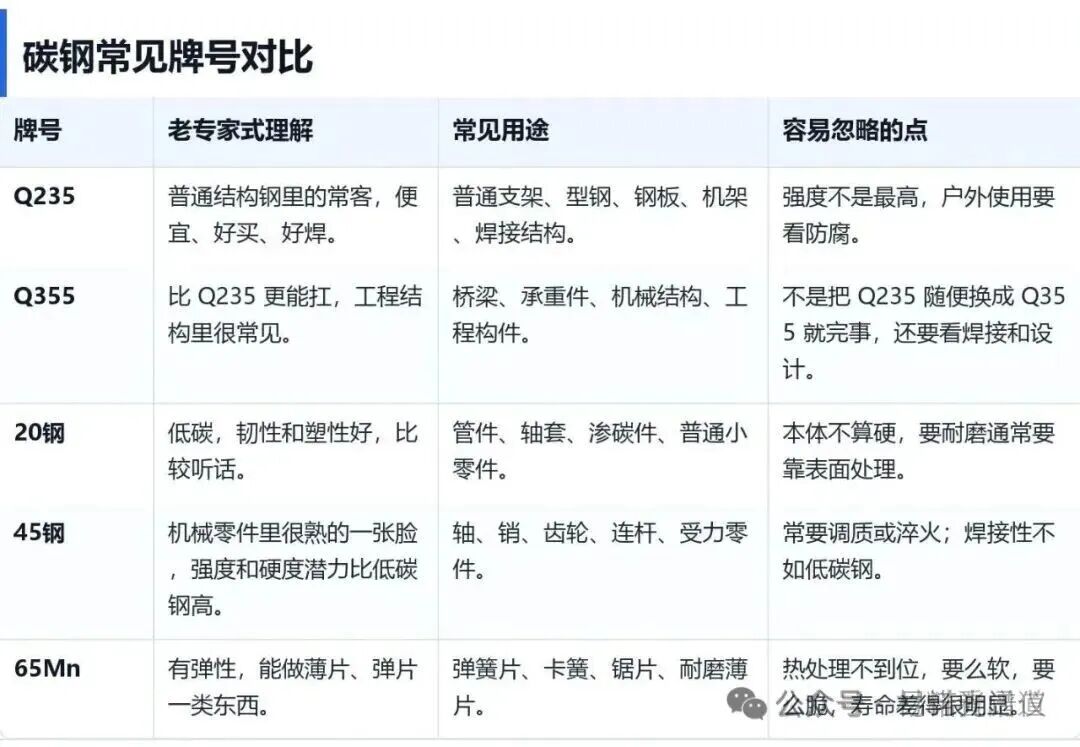

二、碳钢：不高级，但非常能干
碳钢这个名字听起来朴素，甚至有点“普通”。但在工厂和工程现场，它反而是最常见、最离不开的一类钢。
原因也简单：成本低，供应稳定，加工方便，强度范围也够用。很多时候，一个机架、一根支撑梁、一个底座，用碳钢再配合喷漆、喷粉或者镀锌，比直接上不锈钢更合理。
但碳钢有个绕不开的问题：它怕锈。这里的“怕锈”不是说不能用，而是说你不能把它裸着扔在潮湿环境里，还指望它像不锈钢一样体面。
碳钢的关键不只是“什么钢”，还要看后面有没有喷漆、镀锌、发黑、涂油。很多产品坏得快，不是钢材一开始选错，而是防腐和维护没跟上。
三、不锈钢：名字最好听，也最容易被误解
“不锈钢”这三个字很有迷惑性。普通读者容易把它理解成“不会生锈的钢”。但真正做材料的人一般会说得更谨慎：不锈钢是在很多环境里更耐腐蚀，不是任何环境下都不锈。
厨房里常见的 304，到海边可能就不够稳；201 在干燥室内能用，放到潮湿、盐分、清洁剂多的地方就容易露怯；316、316L 更抗含氯环境，但价格也更高。430 有磁性，不代表它是假不锈钢，只是它本来就不是 304 那一类。

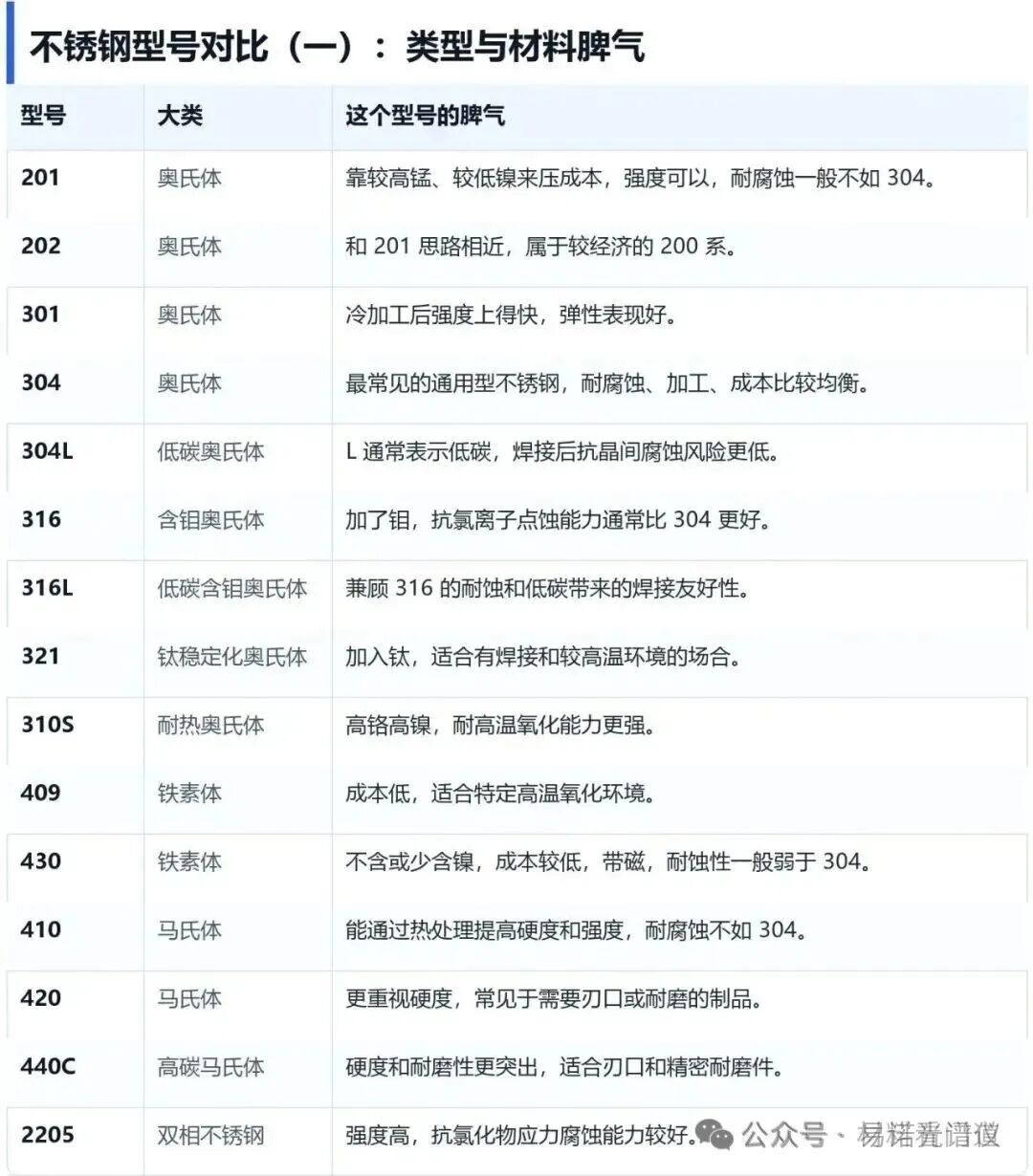

下面这张表可以当作一个“看型号的底稿”。实际工程和食品接触场景，还要看标准、检测和供应商材质证明。
一个很实用的判断：如果是普通厨房和日常水环境，304 通常够用；如果是海边、盐雾、含氯清洁剂、化工介质，就要认真看 316、316L 甚至 2205。
但再好的不锈钢，也怕长期积水、缝隙藏盐、粗糙表面和错误清洁。材料好是一半，结构和使用环境是另一半。

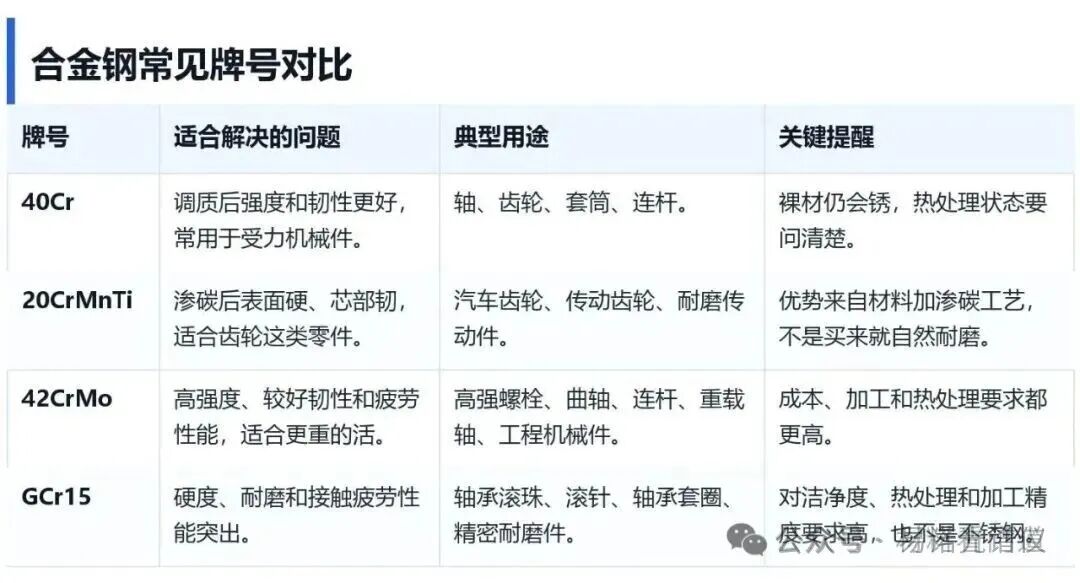

四、合金钢：强不强，很多时候看热处理
合金钢这个名字听起来很厉害，但它不等于“不锈钢升级版”。合金钢很多时候不是为了防锈，而是为了让钢更强、更韧、更耐磨，或者更适合淬火。
比如齿轮、传动轴、重载螺栓、轴承这些零件，工作时不只是静静待着。它们要承受反复载荷、冲击、摩擦和接触疲劳。这时候普通结构钢就不一定够用了。
合金钢最怕被一句“强度高”概括掉。真正要问的是：它有没有调质、有没有渗碳、有没有淬火回火，最后硬度和韧性达到没有。

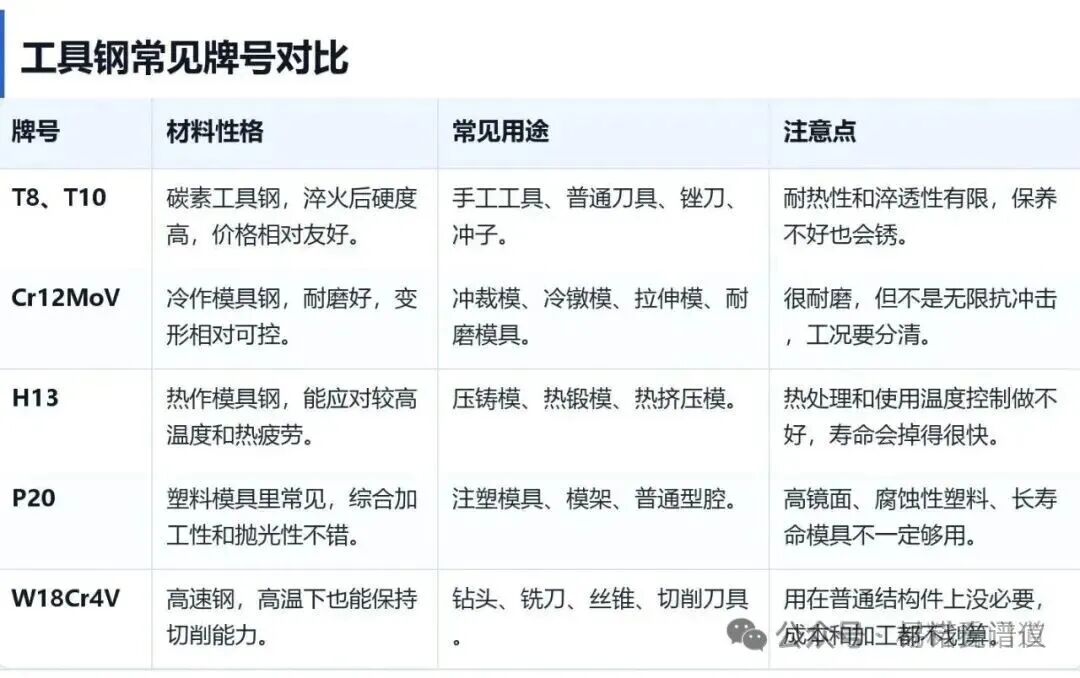

五、工具钢：它不是拿来撑架子的，是拿来吃磨损的
工具钢这个名字也很直白：拿来做工具、模具、刀具的钢。它的世界里，最常被问的不是“会不会锈”，而是“能不能硬起来”“磨不磨得动”“热了还能不能撑住”。
你让工具钢去做普通支架，当然也能做，但多半不划算。它的价值在刃口、冲裁、压铸、热锻、切削这些更严苛的工况里。
六、真正选材料时，别只问“哪种更好”
做产品最容易犯的错，是拿一个指标压倒所有问题。看到 316 就觉得一定比 304 好，看到合金钢就觉得一定比碳钢高级，看到硬度高就觉得一定更耐用。
老工程师一般不会这么选。他会先看产品受什么罪。
做普通支架、机架：多数时候先看 Q235、Q355，重点是结构设计、焊接和防腐。
做厨房水槽、保温杯、餐具：304 是常见均衡选择，环境更严苛再看 316、316L。
做海边栏杆、户外紧固件：不要只写“不锈钢”，至少把 304、316、2205 分清楚。
做齿轮、轴、重载连接件：看 40Cr、20CrMnTi、42CrMo，更要看热处理。
做刀具、剪刀、刃口：420、440C、高碳钢、工具钢都有可能，关键是硬度和韧性的平衡。
做模具：先分冷作、热作、塑料模具，再去谈 Cr12MoV、H13、P20。
七、几句采购和设计时用得上的提醒
别只写“钢材”。
至少要写清楚牌号、状态、表面处理和执行标准。
别只写“不锈钢”。
201、304、316、430 的价格和耐蚀表现不是一回事。
别把磁性当成唯一标准。
430、410、420 本来就可能有磁，304 冷加工后也可能有弱磁。
别忽略热处理。
45钢、40Cr、42CrMo、工具钢，状态不同，性能能差很多。
别把材料问题和结构问题分开。
缝隙积水、尖角应力集中、焊缝处理差，再好的材料也会提前出问题。
钢材这个东西，最怕“差不多”。看起来都是银白色，写出来都叫钢，真正用起来却可能一个能撑十年，一个半年就锈，一个能做齿轮，一个只能做普通支架。
所以判断钢材，不要从“贵不贵”“亮不亮”“是不是不锈钢”开始，而要从使用场景开始：它要不要防锈，要不要承重，要不要耐磨，要不要热处理，要不要焊接。
来源：材料看门道
