在发电厂的工艺管道中，如果碳钢中的铬（Cr）含量很低，则管道会容易受到加速腐蚀。使用Vanta手持式XRF分析仪监控铬元素的含量，在预测管道的使用寿命时，非常关键。

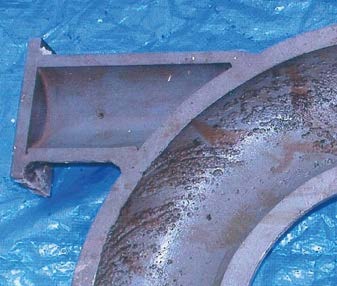

碳钢工艺管道的内表面上会自发形成一个保护性氧化层（四氧化三铁锈层或赤铁层）。在管道内水流的高速冲刷下，这个氧化层可能会被冲掉。虽然管道材料会试图重新生成一层氧化物，但是由于水流的高速冲刷，这层氧化物也会被冲掉。这种腐蚀现象被称为流动加速腐蚀（FAC）。来自弯头、三通和异径管接头等管件的紊流往往会使流动加速腐蚀变得更为严重。
根据腐蚀模型的预测，铬含量低于0.04%的碳钢会很容易受到流动加速腐蚀。这个监控阈值处于奥林巴斯Vanta分析仪测量铁基钢材中铬元素含量的分析范围内。在碳钢管道中加入少量的铬，可以大大减少流体加速腐蚀的速度。因此，对碳钢中低含量的铬（Cr）进行高精度的测量，是预测这些管道使用寿命的关键。

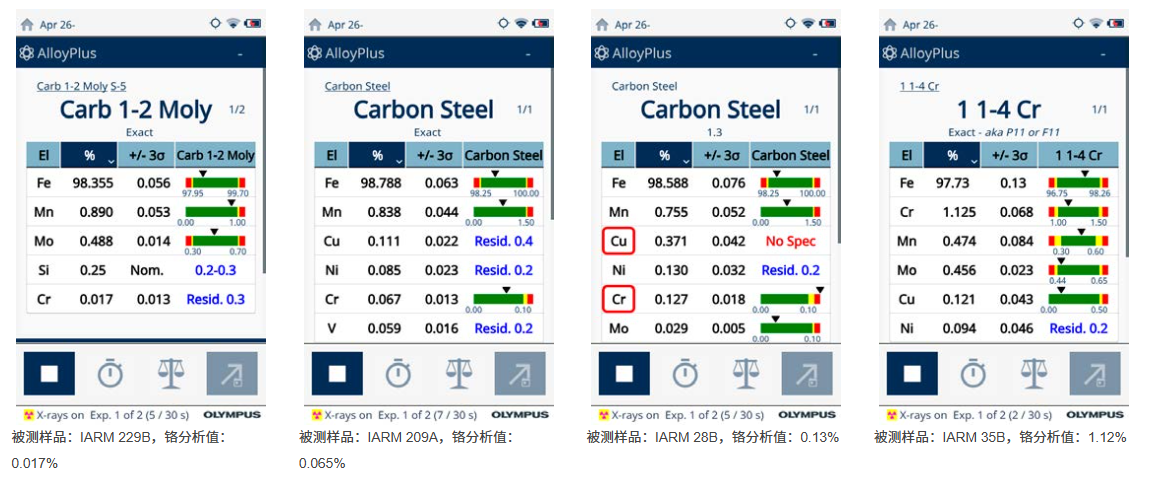

下面几张图是Vanta分析仪在对碳钢中的铬进行分析的过程中，显示在分析仪屏幕上的结果。在这些图像中我们可以看到，7秒钟之内，屏幕上就显示了预测流动加速腐蚀所需的铬含量读数。

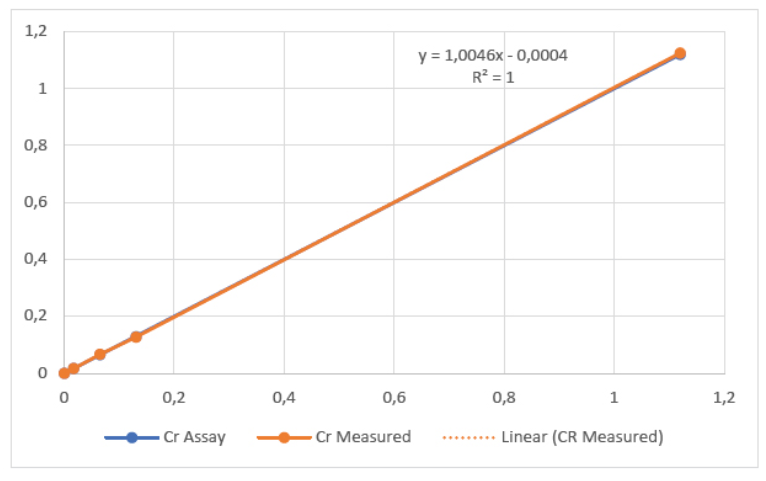

铬元素在碳钢中的防腐性能
Vanta手持式XRF分析仪可以迅速准确地测量碳钢中的低含量铬元素，以判断管道对流动加速腐蚀的敏感性。了解到铬的含量，可以使发电厂提前安排在适当的时间对管道进行维修，从而可以降低管道出现泄漏，管件出现故障的风险。
