RoHS2.0邻苯筛查解决方案

TP20-GC热裂解脱附仪
应对RoHS2.0新增4种邻苯筛查解决方案
分享到:
产品详情

TP20-GC裂解脱附仪

应对RoHS2.0新增4种邻苯筛查解决方案

2015年6月4日欧盟官方公报(OJ)发布RoHS2.0修订指令(EU)2015/863,在原有RoHS 6项物质(铅、镉、汞、六价铬、多溴联苯和多溴二苯醚)的基础上,增加4项邻苯二甲酸盐到RoHS2.0限制物质列表中,至此,RoHS2.0的管控物质达到10项。

物质名称

CAS NO.

     在电子电气设备中的主要应用

邻苯二甲酸二(2-乙基己基)酯(DEHP)

117-81-7

主要用作PVC增塑剂,PVC在电子电气设备中用作绝缘体如电缆和电线。少量DEHP用于其他非聚合物用途,如电子产品的陶瓷或电容器的电解液。

邻苯二甲酸丁苄酯(BBP)

85-68-7

主要与其他增塑剂配合用于PVC部件中如电缆、插座、管材、减震器,此外还用于一些非聚合物中如油漆、胶水

邻苯二甲酸二丁酯(DBP)

84-74-2

主要在PVC地板中用作增塑剂,在电子电气设备中可能存在于合成皮革、纺织涂层、PVC材料、印刷油墨、密封剂和胶水中

邻苯二甲酸二异丁酯(DIBP)

84-69-5

用作PVC的增塑剂,可用作DBP的代用品,还可用做纤维素树脂、乙烯基树脂、丁腈橡胶和氯丁橡胶的增塑剂。

RoHS2.0检测标准,生产企业原材料快速筛查物料自检内部质量控制客户验厂审厂等需要购买相关设备(常规配置需要的仪器:GCMS+EDXRF光谱仪),但是采购这些设备动辄上百万,是很多企业都感到巨大压力,而企业在原材料筛查有不能不做,如果不做筛查,产品生产将会埋下巨大隐患,企业无法把控自己生产的产品是否符合标准;金谷科仪根据企业内部筛查的重要性和购买设备所需巨额投入这两大痛点,专门针对Rohs2.0中4种邻苯的快速筛查需求开发出一套全新解决方案: TP20-GC裂解脱附邻苯快速筛查解决方案

这套TP2-GC系统能做16种邻苯的检测,满足邻苯检测需求,这个系统除了做邻苯之外,还可以做红磷阻燃剂、有机溶剂残留、高分子材料、材料中挥发性有机物等等,功能强大!



第一部分:TP20-GC ROHS2.0 邻苯解决方案介绍


TP20-GC方案有如下优点:

1、做样时间短20分钟/样的做样时间完全满足企业用户快速筛查需求;

2、不产生废气废液:这种无需试剂、无需前处理,不产生废气废液;

3、采购成本低:PY+GCMS采购成本150万,TP20-GC采购成本35万以内;

4、使用成本低:无需前处理、无需试剂和耗材,一年使用成本3000元以内;

5、直接进样、无需前处理:直接固体或液体进样,无需前处理,产线工人即可操作

6、内置标准曲线:更加直观判断物料是否邻苯超标(独家技术);

7、适用于100%聚合物材料:化学方法只适应于70%物料,TP20-GC适用于100%物料

8、无需专业实验室环境:只需要普通具备空调电源的操作空间即可安装使用。

本方案大型客户成功案例

深圳威富通讯技术有限公司(华为供应商)             采购1套TP20-GC 邻苯检测仪

工信部电子五所绿环中心                             采购1套TP20-GC 邻苯检测仪

广东日丰电缆有限公司(上市公司)                   采购1套TP20-GC 邻苯检测仪

深圳中元电子有限公司(oppo供应商)                采购1套TP20-GC 邻苯检测仪

江西联创电子有限公司(华为供应商)                 采购1套TP20-GC 邻苯检测仪

深圳盛佳丽电子有限公司(深圳最大耳机喇叭生产厂家) 采购1套TP20-GC 邻苯检测仪


第二部分:目前RoHS2.0三种解决方案对比分析

RoHS2.0 十种管控物质

PY+GCMS法(做样时间40分钟)

液相色谱法(做样时间100分钟)

☆TP20-GC裂解脱附气相法(做样时间20分钟)☆

设备采购成本

使用费用

人员成本

设备采购成本

使用费用

人员成本

设备采购成本

使用费用

人员成本

、汞、

岛津/日立ED-XRF

(35万)

5/

16万/年(2名专业检验人员)

岛津/日立ED-XRF

(35万)

5/

16万/年(2名专业检验人员)

天瑞/华唯EDX(12

1万/(无需其他耗材)

6万/年(1名专职检验人员即可操作,简单易操作)

六价铬

多溴联苯

多溴二苯醚

邻苯二甲酸二正丁酯(DBP)

邻苯二甲酸正丁基苄酯(BBP)

邻苯二甲酸(2-己基)己酯(DEHP)

邻苯二甲酸二异丁酯(DIBP)

PY+GCMS

(130

10/年

HPLC

18万)

5万年(需要大量试剂,还需申报危险品)

TP20-GC裂解脱附气相色谱法(28万)

5000/年(仅需要更换少量石英进样管即可)

采购成本和使用成本

165

15/年

16/年

53

10

16

40

1.5万/

6万/年

是否什么标准

符合IEC62321标准

N/A

符合IEC62321-8标准

每天能做多少样

每天处理样品40个

每天处理样品10个左右

每天处理样品40个

申请废水废气排放许可?

不需要

需要(手续麻烦)

不需要

特点

采购成本高

操作复杂

后期运营维护成本高

前处理太过复杂

操作人员操作对结果影响大

做样时间太长,不具备快速筛查功能

采购成本低;

筛查过程简单快速;

后期运营维护成本低


第三部分、仪器准确性和可靠性试验:

实验部分:仪器与耗材

1、带双EPC控制的气相色谱仪;

2、TP20-GC热裂解脱附仪(裂解脱附温度200℃-650℃);

3、色谱工作站(具备反控功能);

4、专用毛细管邻苯专用柱;

5、氮氢空气源;

6、万分之一天平;

前处理过程:

本方法无需前处理,耗材为2.5cm长石英管,石英棉,预处理柱,将固体样品放置在石英管中间部位,两端用石英棉固定,然后将制备好的样品管放入加热腔体即可。

分析条件

微裂解程序升温 200℃-450℃

微热裂解时间 2 min

进样方式:分流进样

液体进样体积:1 ul

固体进样体积: 5mg以下

进样口温度:250

FID检测器温度:300

程序升温 50 ℃(保持1 min),以每分钟20 ℃升至450 ℃(保持4 min)

各组分名称及保留时间

名称

缩写

保留时间

时间窗带

备注

邻苯二甲酸二异丁酯

DIBP

8.524

0.05


邻苯二甲酸二丁酯

DBP

9.041

0.05


邻苯二甲酸丁基苄酯

BBP

10.941

0.05


苯二甲酸二辛酯

DEHP

11.949

0.05


结果与讨论:


标准曲线及线性范围(检出限)

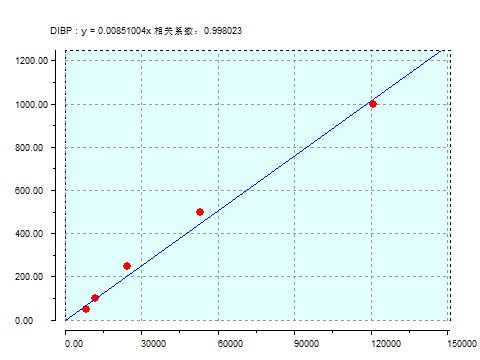

配置浓度为50ppm、100ppm、250ppm500ppm和1000ppm的DIBP标准溶液,以浓度为横坐标,定量组分峰面积为纵坐标,绘制标准曲线,标准曲线及线性相关系数如下所示。


以下表格是5种不同浓度标样的峰高和峰面积对比图:

浓度(ppm)

峰高(pA)

峰面积(A)

50

2038.7

8472.5

100

2829.6

12607.7

250

5720.6

24674.0

500

12090.8

53037.4

1000

24747.2

120759.3

3倍信噪比计算各组分的最低检出限为25ppm

重复性(精密度实验)

以最低检出限的浓度进行重复性测定,结果如下所示。

RSD%

DIBP

峰高

峰面积

1

944.8

3484.2

2

1007.3

3638.8

3

903.2

3167.9

4

1205.6

4227.6

RSD%=8.24

结论:这套Rohs2.0中邻苯的快速筛查方法,其最低检出限为25 ppm(岛津PY+GCMS最低检测限为50ppm),线性相关系数大于0.998,RSD%=8.24,完全满足企业物料筛查要求。

第四部分、符合IEC62321-8法规要求


Rohs2.0中间管控的4种邻苯属于增塑剂,属于难挥发物质,需要用高温(200℃-450℃)才能挥发出来,目前IEC标准是采用PY/TD-GC-MS(热裂解/热脱附-气相色谱-质谱检测器),而我们采用的是TP20-GC裂解脱附技术(热裂解/热脱附-气相色谱仪),具体分析下有什么相同和不同:


1、IEC认可的PY/TD-GC-MS是热裂解+热脱附+气相色谱+质谱检测器,其中热裂解温度高,最高可达1200度,很多大分子物质都被裂解成小分子物质,会对结果产生干扰和假阳性,需要用到MS质谱这部分仪器来定性。

2、TP20-GC邻苯快速检测系统,我们只需要做对应的几种邻苯的定量,所以我们加热范围设定在200℃-450℃这个区间,这样既让4个邻苯都挥发出来后进入GC(气相色谱仪)中进行定量,又不会对其他大分子物质产生裂解而影响结果。

综上诉述:那为什么我们的方法没有质谱检测器呢,因为我们的定位是做4种邻苯的检测,而且我们采用的温度区间只在200℃-450℃区间,没有其他的新裂解出来的物质干扰,无需定性检测,所以TP20-GC是不需要质谱检测器的。

结论:TP20-GC是符合IEC62321标准的,而且设定更加精准的温度区间更加合理和科学,用GC定量也比GCMS更加合适







第五部分:TP20-GC RoHS专用检测分析仪应用案例

在玩具、电子、食品、包装材料、医疗器械塑料、橡胶、粘合剂、纤维素、树脂、电缆等行业,都需要做塑化剂筛查检测;我司经过多年的色谱分离技术和塑化剂基础研究,研发出一种可以直接固体进样和液体进样的专用塑化剂检测系统,该系统通过程序升温热解析和高温裂解,让样品中组分按照温度不同分批次进入气相色谱仪进行定量检测,经过具有专利技术的超微传输通道还解决了温度不均衡样品分析图谱发生重叠的问题,同时超微传输管道本身具有自动清洗功能,这也解决了传输管道污染的问题;本系统能做到多阶持续升温且做完一个样品后能自动进行管道清洗,无需人工干预,既节省人工成本也保证数据的真实性。

实验案例一、深圳某耳机厂商给国际知名品牌代工的耳机塑料壳原材料筛查

仪器: 1、国产某品牌气相色谱仪(FID+SPI+毛细管柱)

2、TP20微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式直接固体进样

检测项目:检测原生PVC绿色颗粒是否Rohs4种邻苯超标










实验案例二、东莞某出口欧洲手机充电器厂家,需要检测做Rohs中4种邻苯筛查

仪器: 1、国产某品牌气相色谱仪(FID+SPI+毛细管柱+双路EPC控制)

2、TP20微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式直接固体进样

检测项目:白色PVC塑料粉末中Ia邻苯二甲酸酯检测


















实验案例二、珠海某知名品牌手机商需要做出口欧洲的手机背板高分子材料Rohs中4种邻苯筛查

仪器: 1、国产某品牌气相色谱仪(FID+SPI+毛细管柱+双路EPC控制)

2、TP20微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式直接固体进样

检测项目:高分子材料手机背壳中22项邻苯的检测












实验案例四、佛山里水某知名电缆公司电缆胶皮中邻苯检测

仪器: 1、国产某品牌气相色谱仪(FID+SPI+毛细管柱+双路EPC控制)

2、TP20微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式直接固体进样

检测项目:电缆胶皮中邻苯检测











实验案例四、客户配置的混标标准品4种邻苯,盲样)

仪器: 1、国产某品牌气相色谱仪(FID+SPI+毛细管柱+双路EPC控制)

2、TP20微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式直接液体进样

检测项目:检测盲样(混标)中4种邻苯的含量:








RoHS 4种邻苯检测筛查仪器方案、专业塑化剂筛查方案、欢迎有应用需求的朋友跟我们联系,我们为您提供最专业的整套检测方案


                                                                                                                                                                                                                                         Phone: 189-2650-1065 谢先生

                                                                                                                                                                                                                                         Email: sales@innuox.com
