手持X射线荧光（XRF）分析仪被定义为定性半定量仪器，核心原因在于其检测原理、硬件设计、操作场景的限制，使其无法像实验室大型XRF或ICP-MS（电感耦合等离子体质谱）那样实现高精度定量分析，同时其定性能力虽强但也存在一定边界。
一、手持XRF的“定性”能力
——快速识别元素，但非100%全面

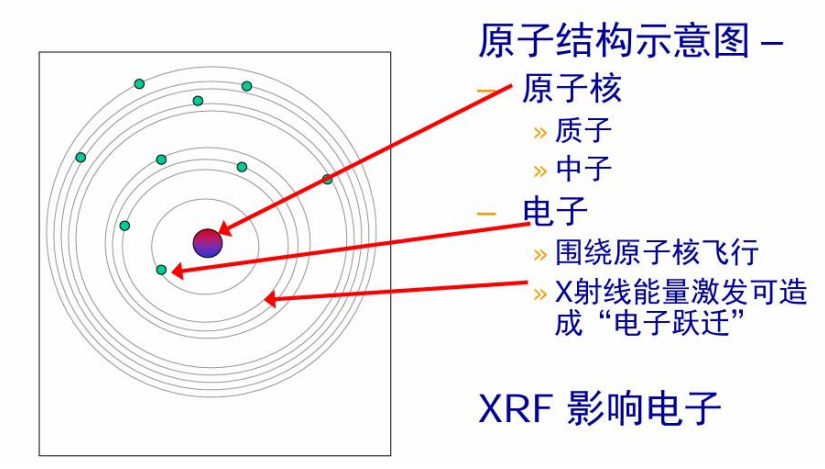

手持XRF的“定性”功能，本质是通过检测样品中元素受X射线激发后释放的特征X射线能量（不同元素的特征X射线能量唯一，如同“元素指纹”），与仪器内置的元素谱库匹配，从而识别样品中含有的元素种类。
1、定性分析的优势（为何能高效定性）

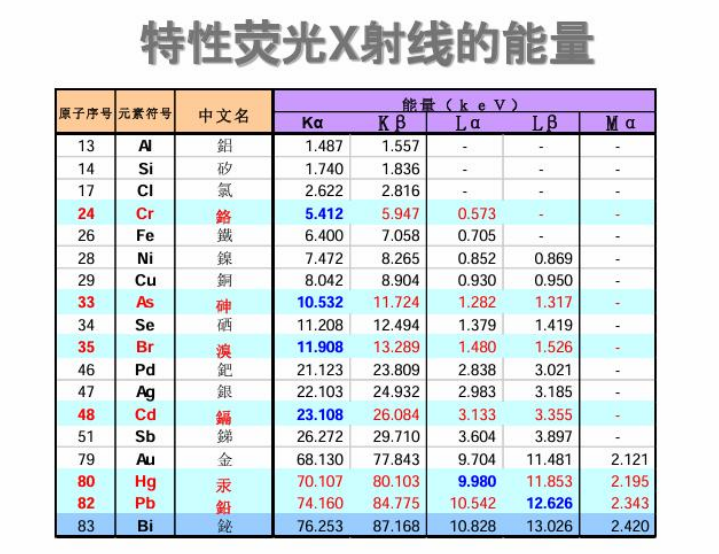

- 原理直接性：特征X射线能量与元素一一对应（如铁的特征能量为6.40keV、铜为8.04keV），无需复杂前处理即可快速匹配谱库，通常10-60秒内就能识别出主要元素（如金属中的Fe、Cu、Zn，矿石中的Au、Ag、Pb等）。
- 应用场景适配：手持设备的核心需求是“快速筛查”（如现场鉴别合金牌号、检测玩具中是否含重金属Pb/Cd、矿石现场探矿），定性功能已能满足“有没有某元素”的核心诉求，无需等待实验室分析。
2、定性分析的局限（为何非“绝对全面”）
- 轻元素（原子序数<12，如C、N、O）难以检测：手持XRF的X射线管功率低（通常5-50W，实验室仪器可达数百瓦），无法有效激发轻元素的特征X射线；同时，轻元素的特征X射线能量极低（如C为0.28keV），易被空气、样品表面涂层吸收，仪器探测器无法有效捕捉。
- 谱线干扰导致“误判或漏判”：不同元素的特征X射线能量可能接近（如Pb的Lα线为10.55keV，As的Kα线为10.54keV），手持设备的探测器分辨率较低（通常150-300eV，实验室仪器可达100eV以下），难以区分这些“重叠谱线”，可能将As误判为Pb，或漏判低含量元素。
- 无法识别“化合物形态”：XRF只能检测元素种类，无法区分元素的化学形态（如同样是Cr元素，无法分辨是无害的Cr³+还是有毒的Cr⁶+），需结合其他方法（如化学滴定）确认。
二、手持XRF的“半定量”
——为何无法实现“准确定量”
定量分析的目标是精确测定样品中某元素的质量分数（如“Pb含量为120mg/kg”），需满足“信号强度与元素含量完全线性相关”“无干扰信号影响”“标样校准精准”三个核心条件。而手持XRF的设计和场景限制，使其无法满足这些条件，只能给出“近似含量范围”（即半定量结果），具体制约因素如下：
1、物理原理层面：“基体效应”破坏信号与含量的线性关系
“基体”指样品的主要成分（如合金的基体是Fe，塑料的基体是C/H/O，矿石的基体是SiO₂）。手持XRF的检测信号（特征X射线强度）不仅与目标元素含量相关，还会被基体成分严重干扰，即“基体效应”，这是导致定量不准的最核心原因：
- 吸收效应：基体中高原子序数元素（如Pb、Hg）会吸收目标元素的特征X射线，导致信号强度降低，误判为“含量偏低”；
- 增强效应：基体中某些元素的特征X射线会二次激发目标元素，导致信号强度升高，误判为“含量偏高”。例如：检测塑料中低含量的Pb（基体是C/H/O，轻元素）时，Pb的特征X射线几乎不被吸收，信号强度与含量较线性；但检测不锈钢（基体是Fe，原子序数26）中的Pb时，Fe会吸收Pb的特征X射线，即使Pb含量相同，信号强度也会比塑料中低30%-50%，若直接按塑料的校准曲线计算，会得出“Pb含量偏低”的错误结果。实验室大型XRF可通过“基体校正算法”（如 fundamental parameter法，FP法）部分消除基体效应，但手持设备受算力、体积限制，校正算法简化，无法完全补偿基体干扰，只能给出近似值。
2、硬件设计层面：低功率与低分辨率导致信号精度不足
手持设备为实现“便携性”（重量通常1-3kg，续航数小时），硬件配置远低于实验室仪器，直接影响信号采集的精度：
- X射线管功率低：手持设备功率通常5-50W，实验室仪器可达300-1000W。低功率导致激发的特征X射线强度弱，尤其是低含量元素（如mg/kg级别）的信号易被背景噪声淹没，无法准确测量信号强度；
- 探测器分辨率低：手持设备多采用“Si-PIN探测器”（分辨率150-300eV），实验室仪器常用“SDD探测器”（分辨率<120eV）。低分辨率无法有效分离重叠谱线（如Pb与As的谱线），会将干扰信号计入目标元素的强度，导致含量计算偏差；
- 无样品标准化设计：实验室分析时，样品需加工成“平整、均匀、厚度一致”的样片，确保X射线激发面积和穿透深度相同；而手持设备检测的是“不规则样品”（如矿石块、电线、金属零件），样品表面凹凸、厚度不均会导致激发面积差异，同一元素在不同位置的信号强度波动可达10%-20%，进一步降低定量精度。
3、校准与操作层面
标样覆盖不足+现场操作误差定量分析需通过“标样校准”（用已知含量的标准样品建立“信号强度-含量”的校准曲线），但手持XRF的校准存在天然缺陷：
- 标样覆盖范围有限：仪器出厂时通常只针对常见基体（如纯金属、塑料、土壤）的少数元素（如Pb、Cd、Hg、Cr）建立校准曲线，若检测特殊基体（如陶瓷、合金）或稀有元素（如Rh、Ir），无对应标样校准，结果偏差极大；
- 现场操作误差大：手持检测时，探头与样品的距离（要求1-3mm）、检测角度、环境温度（高温会影响探测器灵敏度）均由人工控制，微小偏差（如探头倾斜5°）就会导致信号强度变化，而实验室分析由机械臂固定样品，操作误差可忽略。
三、手持XRF的“定性半定量”定位
是“场景需求与技术限制的平衡”
手持XRF的核心价值是“现场快速筛查” ——在矿山、工厂、海关等场景中，快速判断“样品含哪些元素”“目标元素含量是否超标（如RoHS指令中的Pb<1000mg/kg）”，而非精确测定含量。
其“定性半定量”的本质是：为了便携性和快速性，牺牲了实验室仪器的功率、分辨率和校准精度，从而无法实现准确定量，但足以满足现场筛查的核心需求。若需获取精确的定量结果（如科研、产品认证），仍需将样品送至实验室，用大型XRF、ICP-MS等仪器分析。
